Displayanschluss bei einem Notebookdisplay
Bei Notebooks werden hauptsächlich zwei verschiedene Display-Übertragungsprotokolle verwendet
LVDS (Low Voltage Differential Signalling)
Low Voltage Differential Signalling (LVDS) ist ein Protokoll für Digital-Schnittstellen, welches eine verbesserte Störsicherheit bietet und somit eine High-Speed-Übertragung gewährleistet. Der äußerst geringe Leistungsverbrauch ist auf eine Strombegrenzung des Treibers und das differenzielle Signal für die Übertragung zurückzuführen. Die Leitungslänge auf einer Leiterplatte oder eines LVDS-Displaykabels kann maximal 10 Meter betragen.
Typische Anschlussbuchsen am Notebook-Panel sind:

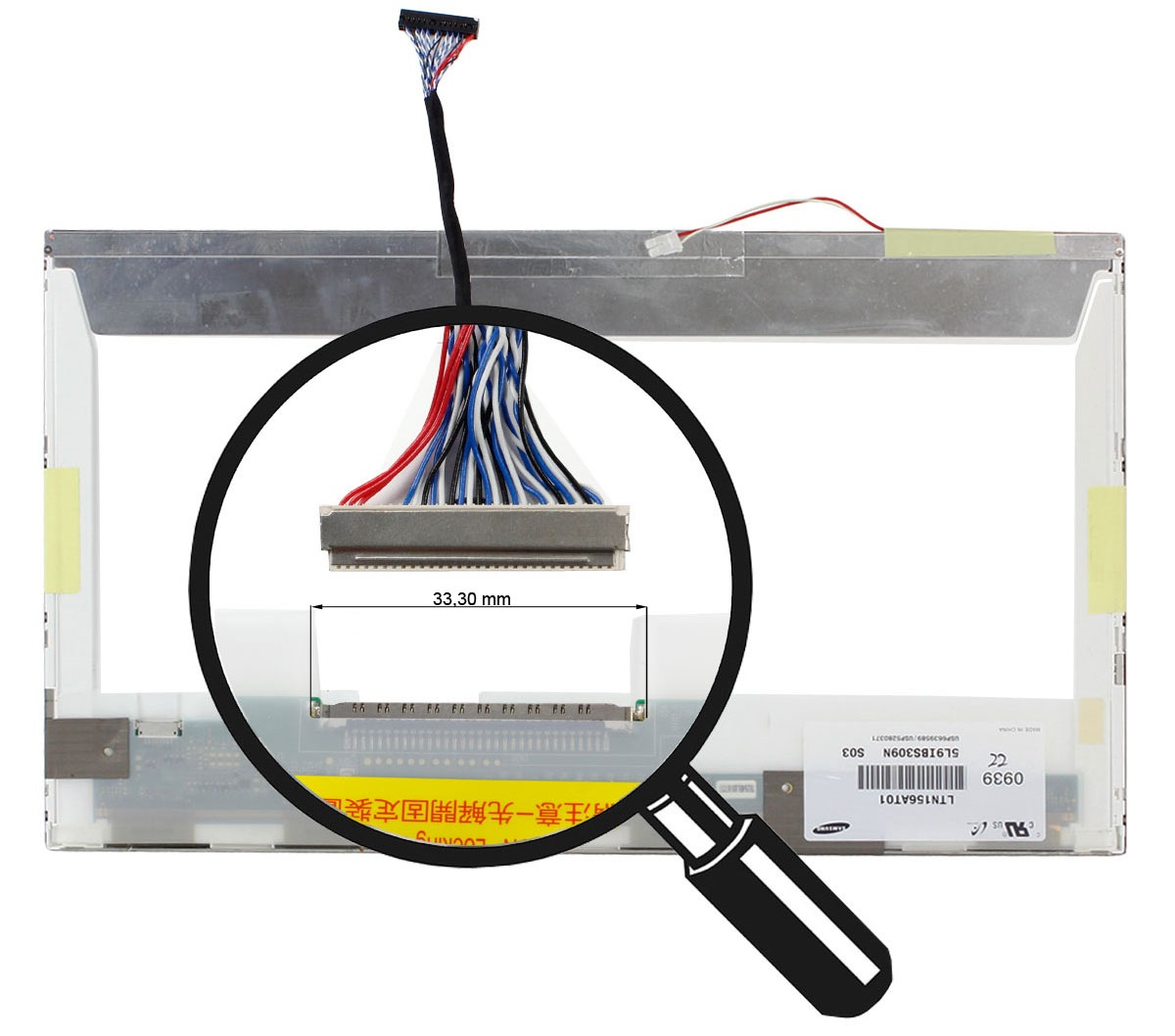

30 Pin LVDS-Anschlussbuchse, Breite 33,3mm, Pin-Abstand 1.0mm; eingesetzt bei LCD-Displays mit CCFL-Hintergrundbeleuchtung
| Pin | Symbol | Bezeichnung |
|---|---|---|
| 1 | VSS | GND Ground |
| 2 | VDD | Power Supply +3.3V |
| 3 | VDD | Power Supply +3.3V |
| 4 | VEDID | EDID +3.3V Power |
| 5 | DVR_CLK | I2C Control Signal |
| 6 | CLK_EDID | EDID Clock Input |
| 7 | DAT_EDID | EDID Data Input |
| 8 | RxOIN0- | -LVDS Differential Data INPUT(Odd R0-R5,G0) |
| 9 | RxOIN0+ | +LVDS Differential Data INPUT(Odd R0-R5,G0) |
| 10 | VSS | GND Ground |
| 11 | RxOIN1- | -LVDS Differential Data INPUT(Odd G1-G5,B0-B1) |
| 12 | RxOIN1+ | +LVDS Differential Data INPUT(Odd G1-G5,B0-B1) |
| 13 | VSS | GND Ground |
| 14 | RxOIN2- | -LVDS Differential Data Input(Odd G1-G5,B0-B1) |
| 15 | RxOIN2+ | +LVDS Differential Data INPUT(Odd G1-G5,B0-B1) |
| 16 | VSS | GND Ground(Odd G1-G5,B0-B1) |
| 17 | RxOCKIN- | -LVDS Differential Data INPUT(Odd B2-B5,HS,VS,DE) |
| 18 | RxOCKIN+ | +LVDS Differential Data INPUT(Odd B2-B5,HS,VS,DE) |
| 20 | NC | No Connection (Reserve) |
| 21 | NC | No Connection (Reserve) |
| 22 | VSS | GND Ground |
| 23 | NC | No Connection (Reserve) |
| 24 | NC | No Connection (Reserve) |
| 25 | VSS | GND Ground |
| 26 | NC | No Connection (Reserve) |
| 27 | NC | No Connection (Reserve) |
| 28 | VSS | GND Ground |
| 29 | NC | No Connection (Reserve) |
| 30 | NC | No Connection (Reserve) |

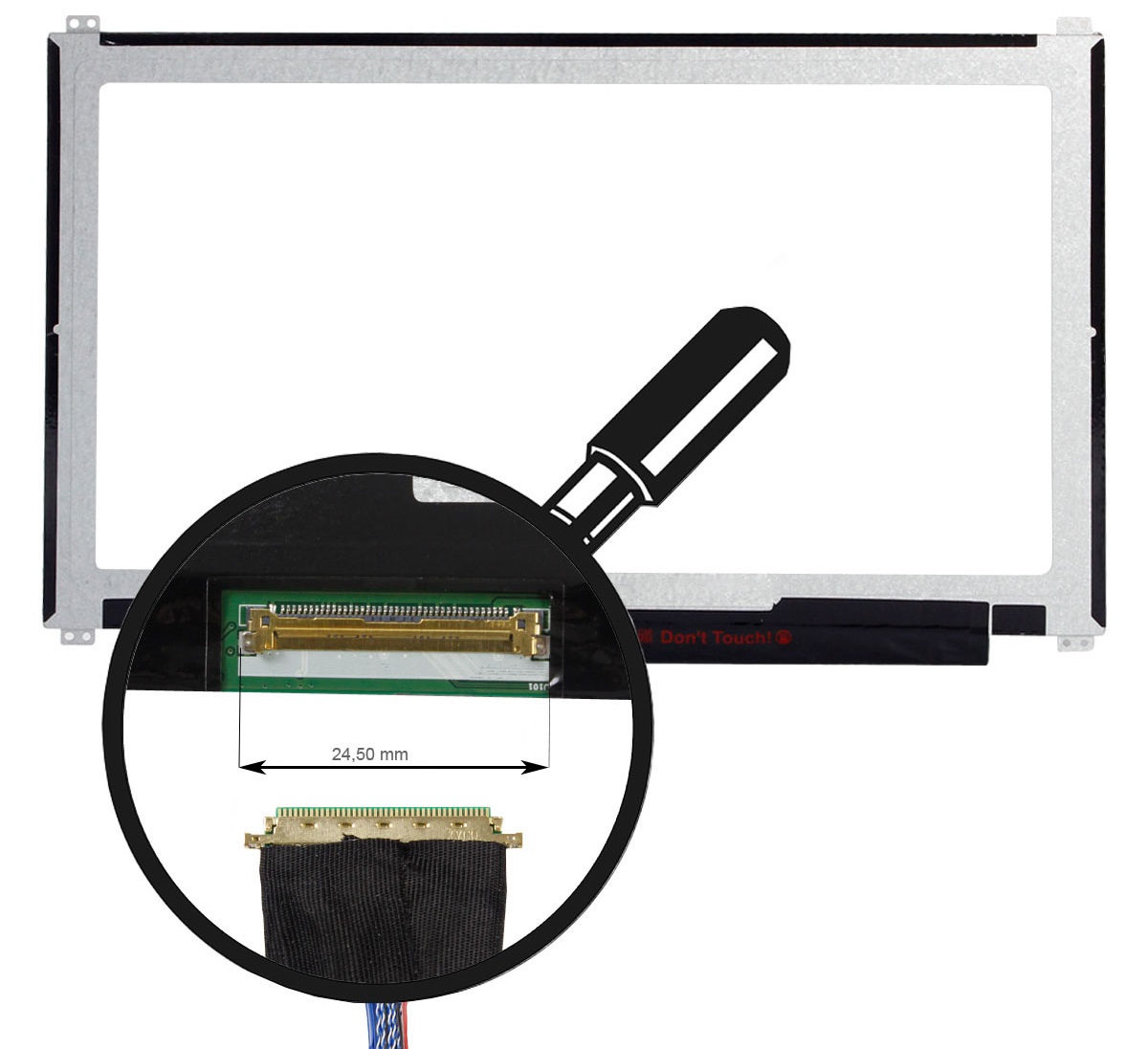

40 Pin LVDS-Anschlussbuchse, Breite 24.50mm, Pin-Abstand 0.5mm; eingesetzt bei LCD-Displays mit LED-Hintergrundbeleuchtung
| Pin | Symbol | Bezeichnung |
|---|---|---|
| 1 | NC | No Connection (Reserve) |
| 2 | VDD | Power Supply +3.3V |
| 3 | VDD | Power Supply +3.3V |
| 4 | VEDID | EDID +3.3V Power |
| 5 | NC | No Connection (Reserve) |
| 6 | CLK_EDID | EDID Clock Input |
| 7 | DAT_EDID | EDID Data Input |
| 8 | RxOIN0- | -LVDS Differential Data INPUT(Odd R0-R5,G0) |
| 9 | RxOIN0+ | +LVDS Differential Data INPUT(Odd R0-R5,G0) |
| 10 | VSS | GND Ground |
| 11 | RxOIN1- | -LVDS Differential Data INPUT(Odd G1-G5,B0-B1) |
| 12 | RxOIN1+ | +LVDS Differential Data INPUT(Odd G1-G5,B0-B1) |
| 13 | VSS | GND Ground |
| 14 | RxOIN2- | -LVDS Differential Data Input |
| 15 | RxOIN2+ | +LVDS Differential Data INPUT(Odd G1-G5,B0-B1) |
| 16 | VSS | GND Ground |
| 17 | RxOCKIN- | -LVDS Differential Data INPUT(Odd B2-B5,HS,VS,DE) |
| 18 | RxOCKIN+ | +LVDS Differential Data INPUT(Odd B2-B5,HS,VS,DE) |
| 19 | IMG_EN | Color Matrix Enable 3.0V-3.6V, 3.3V typ. |
| 20 | NC | No Connection (Reserve) |
| 21 | NC | No Connection (Reserve) |
| 22 | VSS | GND Ground |
| 23 | NC | No Connection (Reserve) |
| 24 | NC | No Connection (Reserve) |
| 25 | VSS | GND Ground |
| 26 | NC | No Connection (Reserve) |
| 27 | NC | No Connection (Reserve) |
| 28 | VSS | GND Ground |
| 29 | NC | No Connection (Reserve) |
| 30 | NC | No Connection (Reserve) |
| 31 | VLED_GND | LED Ground |
| 32 | VLED_GND | LED Ground |
| 33 | VLED_GND | LED Ground |
| 34 | NC | No Connection (Reserve) |
| 35 | VPWM_EN | PWM Dimming Control Signal of LED Converter |
| 36 | VLED_EN | LED enable input level |
| 37 | DCR_EN | DCR Enable 3.0V-3.6V, 3.3V typ./DCR Disable (NC) |
| 38 | VLED | LED Power Supply 7V-20V |
| 39 | VLED | LED Power Supply 7V-20V |
| 40 | VLED | LED Power Supply 7V-20V |
eDP (Embedded DisplayPort)
Der Video-Standard “Embedded DisplayPort“ (eDP) weist als Nachfolger von LVDS (Low Voltage Differential Signalling) noch bessere Datenraten auf. Durch diese Leistungsoptimierung ist dieser Verbindungsstandard für besonders hochauflösende Bildschirme in Notebooks vorgesehen. Des Weiteren benötigt der Anschluss weniger Platz und ist daher besonders gut für tragbare Anzeigegeräte - wie beispielsweise Notebooks und Tablets - geeignet. Technisch basiert das digitale Übertragungsverfahren eDP auf der Kodierung digitaler Daten ohne Taktleitung. Werden Grafikkarte und Display miteinander verbunden, so synchronisieren sie sich und stellen die Signalpegel automatisch ein. Der “Embedded DisplayPort“ überträgt in einer seriellen, skalierbaren Punkt-zu-Punkt-Verbindung einen komprimierten Datenstrom (Display Stream Compression) und verzichtet dabei auf eine genaue Festlegung von Datenleitung und Bildsignal. Ein Bildsignal kann über insgesamt 4 einzeln ansteuerbare Kanäle mit je einem Leitungspaar übertragen werden. Verbindungen über 2 Kanäle sind aber auch möglich. Die Leitungslänge auf einer Leiterplatte oder eines eDP-Displaykabels kann maximal 10 Meter betragen.
Typische Anschlussbuchse am Notebook-Panel ist hier:

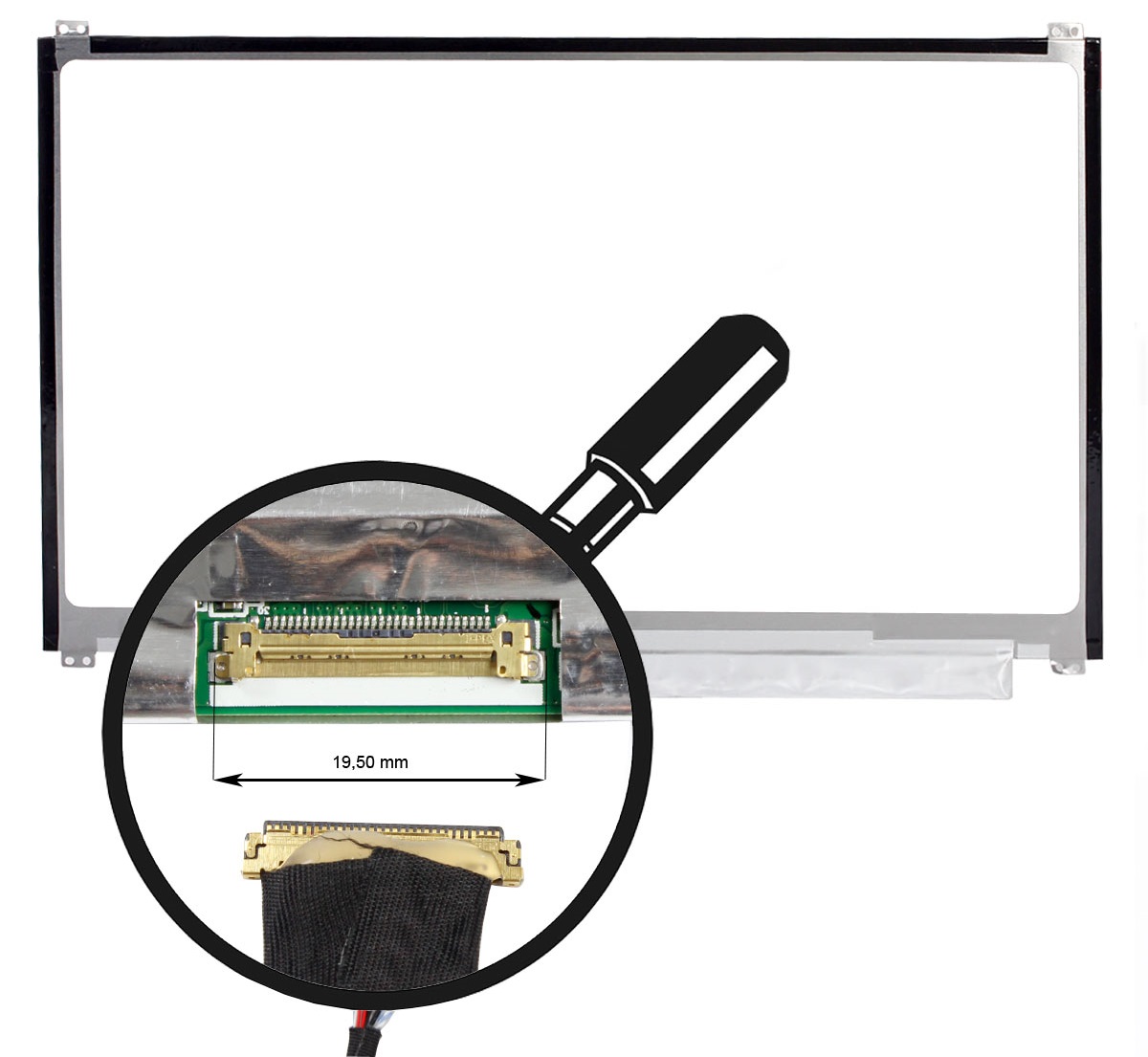

30 Pin eDP-Anschlussbuchse, Breite 19.50mm, Pin-Abstand 0.5mm, eingesetzt bei LCD-Displays mit LED-Hintergrundbeleuchtung
| Pin | Symbol | Bezeichnung |
|---|---|---|
| 1 | NC | No Connection (Reserved for LCD test) |
| 2 | H_GND | High Speed Ground |
| 3 | ML1- | Complement Signal-Lane 1 |
| 4 | ML1+ | True Signal-Main Lane 1 |
| 5 | H_GND | High Speed Ground |
| 6 | ML0- | Complement Signal-Lane 0 |
| 7 | ML0+ | True Signal-Main Lane 0 |
| 8 | H_GND | High Speed Ground |
| 9 | AUX+ | True Signal-Auxiliary Channel |
| 10 | AUX- | Complement Signal-Auxiliary Channel |
| 11 | H_GND | High Speed Ground |
| 12 | VCCS | Power Supply +3.3 V |
| 13 | VCCS | Power Supply +3.3 V |
| 14 | NC | No Connection (Reserved for LCD test) |
| 15 | VSS | GND Ground |
| 16 | VSS | GND Ground |
| 17 | HPD | Hot Plug Detect |
| 18 | VLED_GND | LED Ground |
| 19 | VLED_GND | LED Ground |
| 20 | VLED_GND | LED Ground |
| 21 | VLED_GND | LED Ground |
| 22 | VLED_EN | LED enable input level |
| 23 | VLED_PWM | PWM Dimming Control Signal of LED Converter |
| 24 | NC | No Connection (Reserved for LCD test) |
| 25 | NC | No Connection (Reserved for LCD test) |
| 26 | VLED | LED Power Supply 7V-20V |
| 27 | VLED | LED Power Supply 7V-20V |
| 28 | VLED | LED Power Supply 7V-20V |
| 29 | VLED | LED Power Supply 7V-20V |
| 30 | NC | No Connection (Reserved for LCD test) |
